Retenes, Juntas de estanqueidad para ejes rotativos
Básicamente son piezas con armazón metálico que le da consistencia y que por lo general tienen un recubrimiento de elastómero que permite su montaje y fijación, se utilizan en todos aquellos sistemas que requieren una protección de los componentes de la maquinaria industrial y automotriz se utilizan en rodamientos, bujes o ejes que requieren protección.
Su función es la de mantener el lubricante dentro de los sistemas y evitar el ingreso de contaminantes (polvo, agua, etc), dando una vida más prolongada a estos sistemas.
Composición básica
Tipos de retenes según norma din 3760
- El labio primario o de retención, encargado del sello, es la parte que estará en contacto con el elemento en movimiento.
- El anillo metálico que da consistencia al reten y permite su montaje y fijación.
- El resorte, encargado de aportar un constante apriete entre el labio primario y el eje.
- Y finalmente, el labio secundario o guarda polvo, encargado de evitar la contaminación del labio de retención.

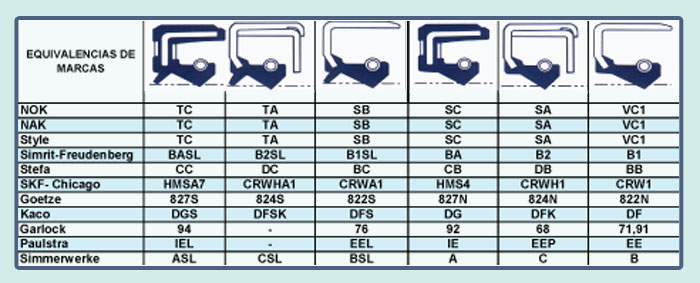

Formatos más frecuentes de retenes
| SC | Retén con un labio, con muelle |
| TC | Retén con doble labio y muelle |
| TA | Retén con doble labio con carcasa maciza de acero y muelle |
| TB | Retén con doble labio con carcasa de acero y muelle |
| SC | Retén con un labio y muelle |
| SA | Retén con un labio con carcasa maciza de acero y muelle |
| SB | Retén con un labio con carcasa de acero y muelle |
| TB | Retén con carcasa de acero, un labio, labio secundario y muelle |
| VB | Retén con carcasa de acero, un labio sin muelle |
| DB | Retén con carcasa de acero, doble labio y dos muelles. |
| SA | Retén exterior con carcasa metálica y un labio. |
| TA | Retén exterior con carcasa metálica y doble labio. |
Formatos especiales
- Retén tipo kasset
- Retén tipo combi
- Retén partido
- Retén retención exterior

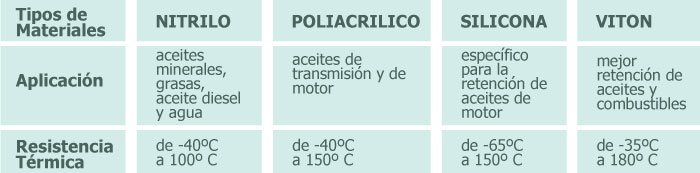

MATERIALES DE FABRICACIÓN
La eficiencia de los retenes con respecto al tipo de material es uno de los factores fundamentales.
Identificación de un reten
Con unas cuantas características podemos designar el reten:
- Diámetro nominal del labio del retén (diámetro del eje): 25 mm.
- Diámetro nominal exterior del retén (diámetro del alojamiento): 50 mm.
- Anchura del aro de obturación: 7 mm.
- Tipo de retén: TC
- Material: NBR
- El retén quedaría designado como 25 x 50 x 7 TC NBR
- Normalmente se utilizar medidas milimétricas o pulgadas.
